제품 소개
방송 · 통신 · 오디오 환경에 최적화된 BELDEN 고품질 케이블 및 커넥터 솔루션
방송·통신 환경을 선도하는
벨덴 고성능 솔루션
벨덴 케이블은 미국의 세계적인 케이블 전문 제조기업인 Belden Inc.에서 생산하는 고품질 통신 및 방송용 케이블로, 뛰어난 차폐(Shield) 구조와 낮은 신호 손실 특성을 통해 데이터, 영상, 음성 신호를 장거리 전송 환경에서도 매우 안정적으로 전송할 수 있도록 설계되었습니다.
전자기 간섭(EMI)과 외부 노이즈를 완벽하게 차단하며 열, 습기, 진동 등 극한의 외부 환경 조건에서도 견디는 높은 내구성을 갖추고 있어, 국내외 유수 방송국, 공항, 대규모 스타디움 및 음향/영상 시스템 통합 구축 환경에서 독보적인 신뢰성으로 널리 사용되고 있습니다.
비디오 케이블
UHD / FHD / SDI 방송 카메라 및 스튜디오 영상 전송 환경용 제품군입니다.
정밀 비디오 동축 케이블
정밀 비디오 동축 케이블 특징 및 용도
Belden의 정밀 비디오용 케이블은 네트워크 스튜디오에서의 라이브 방송과 프리 또는 포스트 프로덕션 시설과 같은 까다로운 아날로그와 디지털 회로와 고품질이 요구되는 공간에서 사용됩니다.
| 이미지 | 모델명 | 도체수 | 외경(mm) | AWG | 무게(kg/100m) | 도체구성 |
|---|---|---|---|---|---|---|
| Shield (차폐) | 감쇠율(10MHz) | 도체저항 | 비고 | |||
|
4855R | 1 | 4.04 | 23 | 2.5 | Silvered-copper |
| 편조 차폐(95%) + Foil쉴드(100%) | 3.9 dB/100m | 6.46 Ω/100m | 2.6C, RG-59 (75Ω) 4K UHD 12G-SDI | |||
|
4694R | 1 | 6.96 | 18 | 6.10 | Bare Copper |
| 편조 차폐(95%) + Foil쉴드(100%) | 2.2 dB/100m | 2.09 Ω/100m | 4.6C, RG-6/U (75Ω) 4K UHD 12G-SDI | |||
|

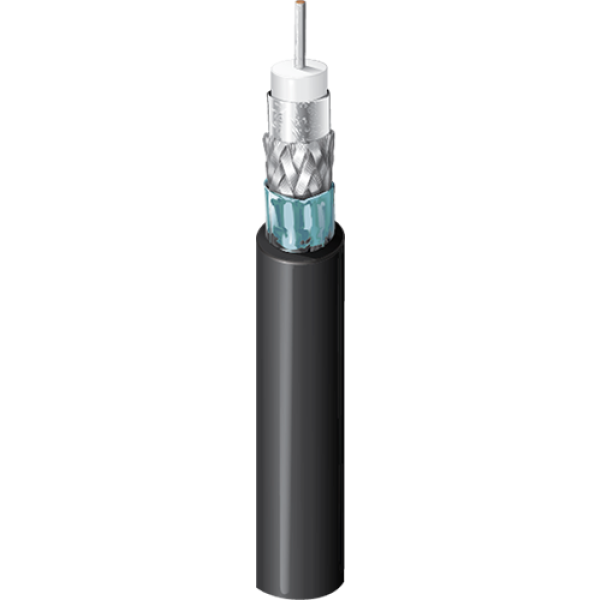

4731R | 1 | 10.1 | 14 | 12.94 | Bare Copper |
| 편조 차폐(95%) + Foil쉴드(100%) | 1.4 dB/100m | 0.8 Ω/100m | 7C, RG-11 (75Ω) 4K UHD 12G-SDI | |||
|

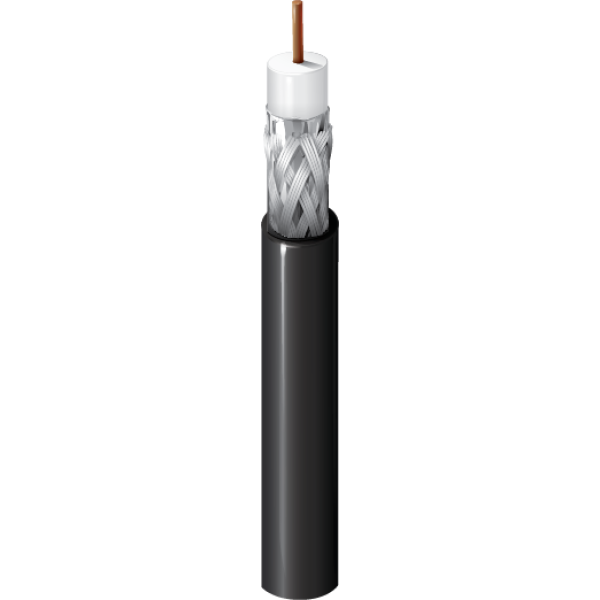

1855A | 1 | 4.04 | 24 | 2.53 | Bare Copper |
| 편조 차폐(95%) + Foil쉴드(100%) | 3.9 dB/100m | 6.59 Ω/100m | 2.5C, RG-59 6G-SDI | |||
|
|
1694A | 1 | 6.96 | 18 | 6.10 | Bare Copper |
| 편조 차폐(95%) + Foil쉴드(100%) | 2.3 dB/100m | 2.09 Ω/100m | 4.5C, RG-6, for MADI 6G-SDI | |||
|
|
7731A | 1 | 10.2 | 14 | 12.9 | Bare Copper |
| 편조 차폐(95%) + Foil쉴드(100%) | 1.5 dB/100m | 0.82 Ω/100m | 7C, RG-11 6G-SDI | |||
|
7804R | 2 (Fiber) + 4 (Power) | 9.19 | 24 (Fiber) / 20 (Power) | 14.5 | Tinned Copper / 광섬유 |
| 편조쉴드 (95%차폐) | - | 7.64 Ω/100m (Fiber) / 2.88 Ω/100m (Power) | 카메라 케이블 SMPTE311 준수 (*2C: 7804C 16AWG) | |||
비디오 커넥터 및 툴
비디오 커넥터 및 툴 특징 및 용도
UHD-SDI 12GHz 및 HD-SDI 6GHz 전송에 대응하는 BNC 커넥터와 정밀 압착/스트립 수동 툴 라인업입니다.
| 이미지 | 모델명 | 구분 | 지원 규격 | 적용 모델 | 타입 / 특징 |
|---|---|---|---|---|---|
|
4855RBUHD3 | 비디오 커넥터 | 12GHz, UHD-SDI | Belden 4855R 전용 | RG-59 BNC 커넥터 |
|
4694RBUHD3 | 비디오 커넥터 | 12GHz, UHD-SDI | Belden 4694R 전용 | RG-6U BNC 커넥터 |
|
4731RBUHD3 | 비디오 커넥터 | 12GHz, UHD-SDI | Belden 4731R 전용 | RG-11U BNC 커넥터 |
|
1855ABHD3 | 비디오 커넥터 | 6GHz, HD-SDI | Belden 1855A 전용 | RG-59 BNC 커넥터 |
|
1694ABHD3 | 비디오 커넥터 | 6GHz, HD-SDI | Belden 1694A 전용 | RG-6U BNC 커넥터 |
|
A7731ABHD3 | 비디오 커넥터 | 6GHz, HD-SDI | Belden 7731A 전용 | RG-11 BNC 커넥터 |
|
AP105210 | 크림프 툴 (Tool) | - | - | HAND RATCHET CRIMPING TOOL |
|
AP105222 | 스트리퍼 툴 (Tool) | - | - | ROTARY COAX STRIPPER |
RF 케이블
무선 안테나 및 50Ω 고주파 무선 통신 회로 전송용 정밀 동축 제품군입니다.
RF 50Ω 동축 케이블
RF 50Ω 동축 케이블 특징 및 용도
Belden의 50Ω 동축 케이블은 와이어리스 네트워크에서 필요로 하는 전송 조건들을 맞추고 그 요구를 능가하는 성능을 제공하기 위해 디자인 되었으며, 뛰어난 위상 안정성 및 낮은 VSWR 성능을 제공합니다. 6GHz에서의 Sweep 테스트를 100% 거쳤습니다.
| 이미지 | 모델명 | 도체수 | 외경(mm) | AWG | 무게(kg/100m) | 도체구성 |
|---|---|---|---|---|---|---|
| Shield (차폐) | 감쇠율(50MHz) | 도체저항 | 비고 | |||
|

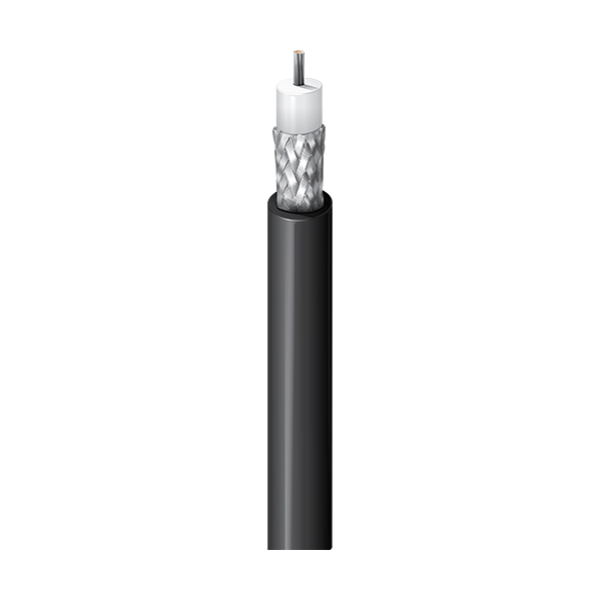

8219 | 1 | 4.90 | 20 | 3.72 | Bare Copper |
| 편조쉴드 (95%차폐) | 10.1 dB/100m | 2.88 Ω/100m | 3D, RG-58 규격 | |||
|

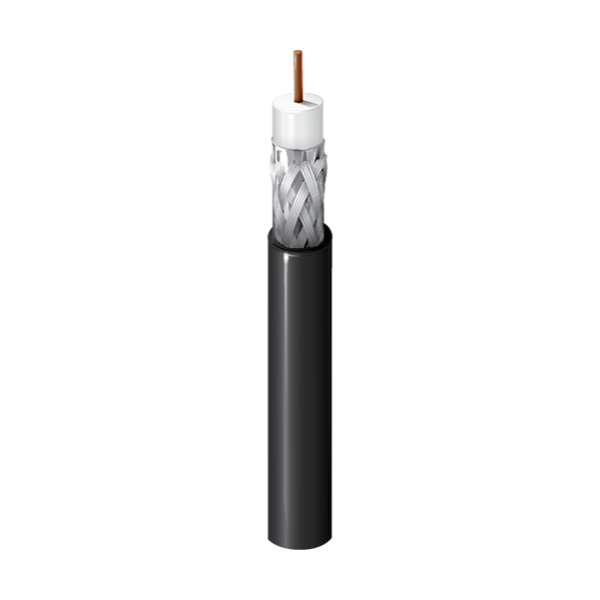

7807A | 1 | 5.0 | 17 | 4.0 | Bare Copper |
| 편조(90%차폐) + Foil쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 6.8 dB/100m | 1.08 Ω/100m | 5D, RG-58 규격 | |||
|

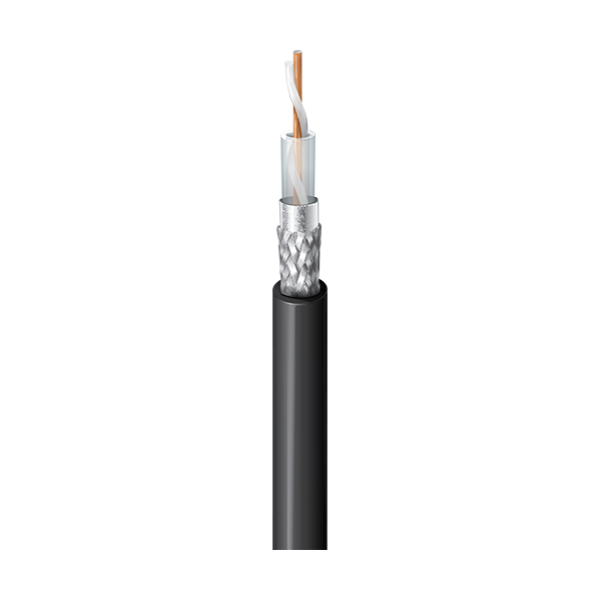

9913 | 1 | 10.29 | 10 | 15.9 | Bare Copper |
| 편조(90%차폐) + Foil쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 3.2 dB/100m | 2.95 Ω/100m | 7D, RG-8 규격, MIL 규격 충족 | |||
오디오 케이블
마이크, 라인 배선, 멀티 채널 스네이크 및 패시브 스피커 환경용 고순도 구리 제품군입니다.
마이크 및 오디오 케이블
마이크 및 오디오 케이블 특징 및 용도
모든 BELDEN 마이크 케이블은 ASTM B115 규격을 충족하는 99.95% 순도의 고전도 ETP(Electrolytic Tough Pitch) 구리선만을 사용하여 무산소동(OFC)과 동등한 음향 전송 성능과 뛰어난 내구성을 가집니다.
| 이미지 | 모델명 | 도체수 | 외경(mm) | AWG | 무게 | 심선수 |
|---|---|---|---|---|---|---|
| 도체저항 | 도체구성 | Shield (차폐) | 비고 | |||
|
50974 | 2 | 6.1 | 23 | 4.7kg /100m | 60 |
| 6.9 Ω/100m | Bare Copper | * French 편조 (95% 차폐 / 벨덴 특허) | 2배 빠른 작업 속도, 아날로그 Mic용 최상의 내구성 | |||
|
YJ56878 | 2 | 6.1 | 24 | 4.7kg /100m | 60 |
| 8.9 Ω/100m | Bare Copper | 편조 실드 (95% 차폐) | 아날로그 Mic용, 유연성 극대화 | |||
|
1192A | 4 | 6.22 | 24 | 4.91kg /100m | 42 |
| 2.32 Ω/100m | Soft Bare Copper | 편조 실드 (95% 차폐) | Star Quad, Mic용 최상급 연선 | |||
|
8723 | 2 | 4.27 | 22 | 2.53kg /100m | 7 |
| 4.82 Ω/100m | Tinned Copper | Foil 쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 아날로그 Mic, 고정 배선용 | |||
|

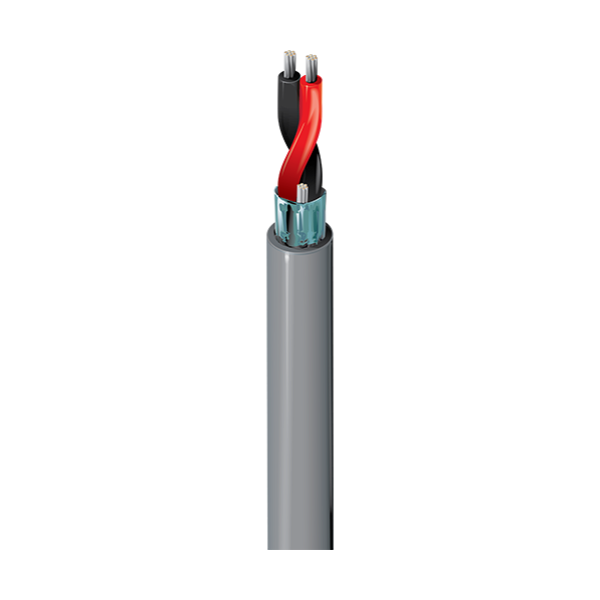

9451 | 2 | 3.43 | 22 | 2.08kg /100m | 7 |
| 4.69 Ω/100m | Tinned Copper | Foil 쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 아날로그 음향 배선용, 빠른 드레인 결선 가능 | |||
디지털 오디오 케이블
디지털 오디오 케이블 특징 및 용도
AES/EBU 110Ω 디지털 오디오 전송 규격을 지원하며, Datalene® 고밀도 절연체를 사용하여 케이블이 눌리거나 잡아당겨지는 등의 환경 요인에 의한 신호 손실을 방지합니다. French Braid 특허 쉴드로 내구성과 노이즈 차단이 조화되어 있습니다.
| 이미지 | 모델명 | 도체규격 | 외경(mm) | AWG | 무게 | 심선수 | 도체저항 |
|---|---|---|---|---|---|---|---|
| 도체구성 | Shield (차폐) | 감쇠량(3MHz) | 임피던스 | 비고 | |||
|
1800F | 1CH (2Core) | 5.36 | 24 | 3.57kg /100m | 42 | 2.11 Ω/100m |
| Bare Copper | French 쉴드(95%차폐) + *Beldfoil®(벨덴 특허) | 5.2 dB/100m | 110 Ω | AES/EBU 디지털 싱글 케이블 (Super Flexible) | |||
|

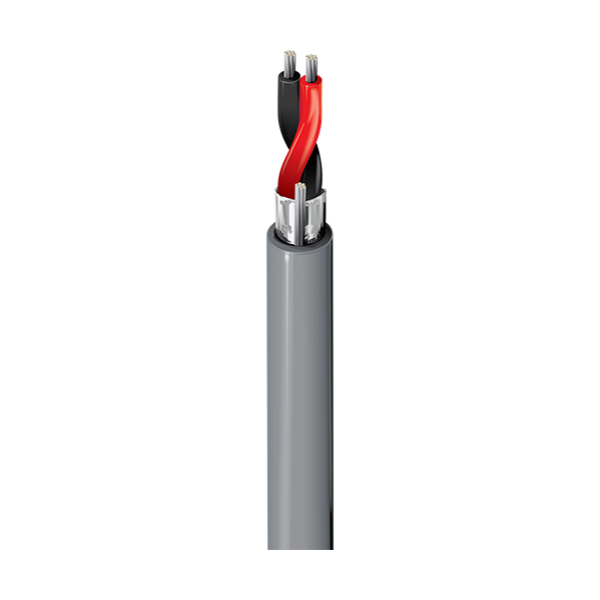

1800B | 1CH (2Core) | 4.70 | 24 | 2.38kg /100m | 7 | 7.78 Ω/100m |
| Tinned Copper | Foil 쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 4.5 dB/100m | 110 Ω | AES/EBU 디지털 오디오 배선용 | |||
|
1802B | 2CH (4Core) | 4.6 x 9.2 | - | 4.91kg /100m | - | - |
| - | - | - | 110 Ω | 2채널 디지털 오디오 케이블 | |||
|

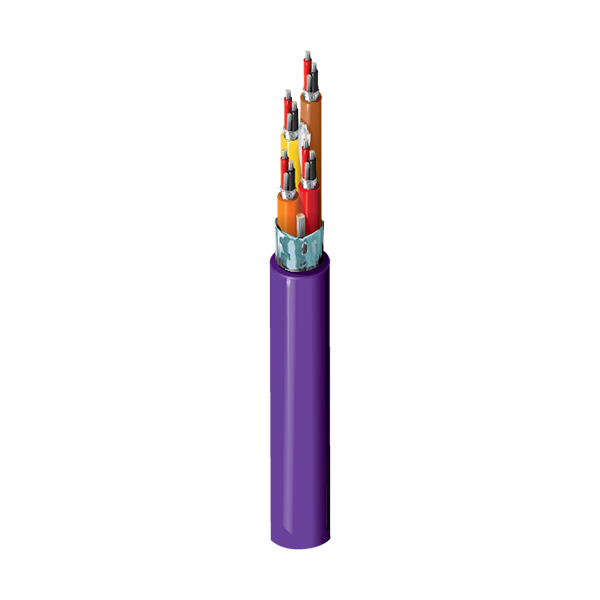

1803F | 4CH (8Core) | 12.39 | - | 14.8kg /100m | - | - |
| - | - | - | 110 Ω | 4채널 디지털 오디오 케이블 | |||
|
1805F | 8CH (16Core) | 29.01 | - | 24.1kg /100m | - | - |
| - | - | - | 110 Ω | 8채널 디지털 오디오 케이블 | |||
오디오 멀티(스네이크) 케이블
오디오 멀티(스네이크) 케이블 특징 및 용도
낮은 레벨(마이크)과 높은 레벨(라인) 등 다채널 오디오 연결을 위해 개별적으로 쉴드되고 외피가 입혀진 멀티 스네이크 케이블입니다. 경비나 시간 소모 없이 결선 작업이 신속하게 이루어집니다.
| 이미지 | 모델명 | 도체규격 | 외경(mm) | AWG | 무게 | 도체저항 |
|---|---|---|---|---|---|---|
| 도체구성 | Shield (차폐) | 비고 | ||||
|
1509C | 2CH (4Core) | 7.65 | 24 | 6.25kg /100m | 7.65 Ω/100m |
| 7x32 Tinned Copper | Foil 쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 아날로그 멀티 오디오, 최상의 유연성, 접지선 내장 | ||||
|
1510C | 4CH (8Core) | 8.94 | 24 | 9.67kg /100m | - |
| Tinned Copper | Foil 쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 아날로그 멀티 오디오, 유연성 특화 | ||||
|
1512C | 8CH (16Core) | 11.48 | 24 | 17.4kg /100m | - |
| Tinned Copper | Foil 쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 아날로그 멀티 오디오, 유연성 특화 | ||||
스피커 케이블(고유연성)
스피커 케이블(고유연성) 특징 및 용도
프로오디오 시스템을 위한 고탄력 및 고순도 구리선 케이블입니다. 특수 TPE 외피를 사용하여 뛰어난 탄력성과 원형 복원력, 그리고 가벼운 무게로 이동형 스피커 선로 구축에 최적입니다.
| 이미지 | 모델명 | 도체수 | 외경(mm) | 외피 재질 | 무게 | 심수 |
|---|---|---|---|---|---|---|
| 규격(SQ) | 도체저항 | 비고 | ||||
|
50977 | 2 | 8.40 | TPE | - | 77 x 0.2mm |
| 2.5㎟ | 0.8 Ω/100m | High-Flexible, 원형 충실타입, 가벼운 무게 | ||||
|
50979 | 2 | 10.25 | TPE | - | 127 x 0.2mm |
| 4.0㎟ | 0.5 Ω/100m | High-Flexible, 원형 충실타입 | ||||
|
50978 | 4 | 9.80 | TPE | - | 77 x 0.2mm |
| 2.5㎟ | 0.8 Ω/100m | High-Flexible, 4코어 이동형 스피커 케이블 | ||||
|

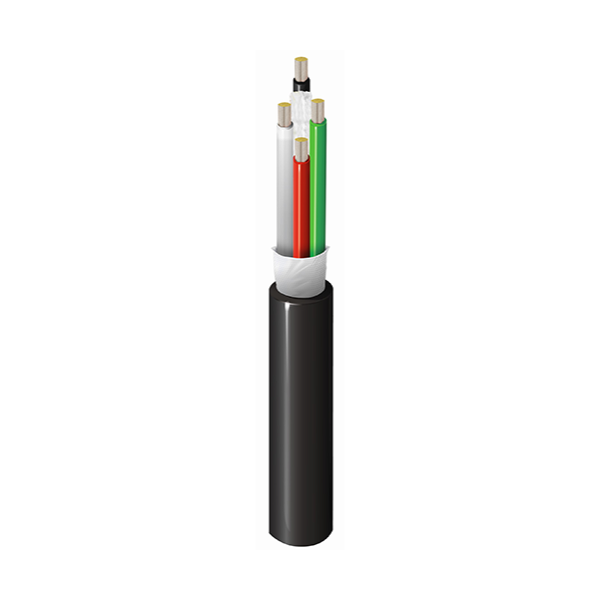

50980 | 4 | 11.95 | TPE | - | 127 x 0.2mm |
| 4.0㎟ | 0.5 Ω/100m | High-Flexible, 4코어 이동형 스피커 케이블 | ||||
스피커 케이블(배관 포설용)
스피커 케이블(배관 포설용) 특징 및 용도
대형 아레나, 전문 극장, 소형 방송시설까지 매립 관로 포설을 위해 특화된 스피커 케이블입니다. 얇은 외경과 경량 설계로 배관 포설의 효율을 극대화합니다.
| 이미지 | 모델명 | 도체수 | 외경(mm) | 무게 | 심수 | AWG |
|---|---|---|---|---|---|---|
| 도체저항 | 비고 | |||||
|

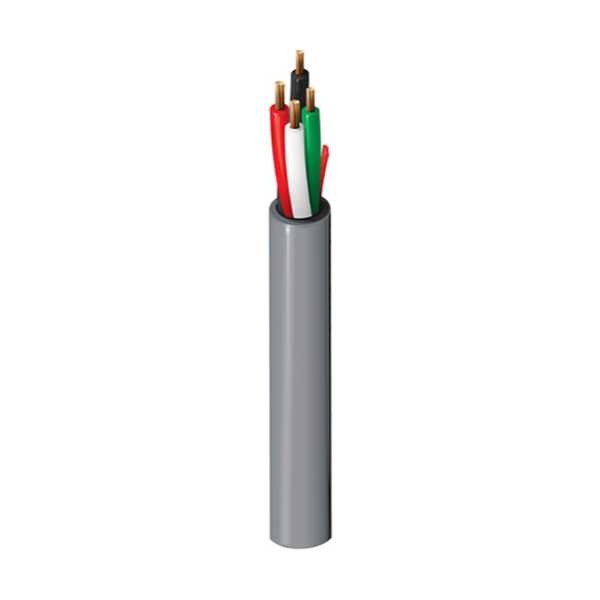

50954 | 4 | 10.4 | 18.1 kg/100m | 65 | 11 (4SQ ㎟) |
| 0.3 Ω/100m | 우월한 도체수, 경량, 최소외경으로 배관효율 극대화 | |||||
|

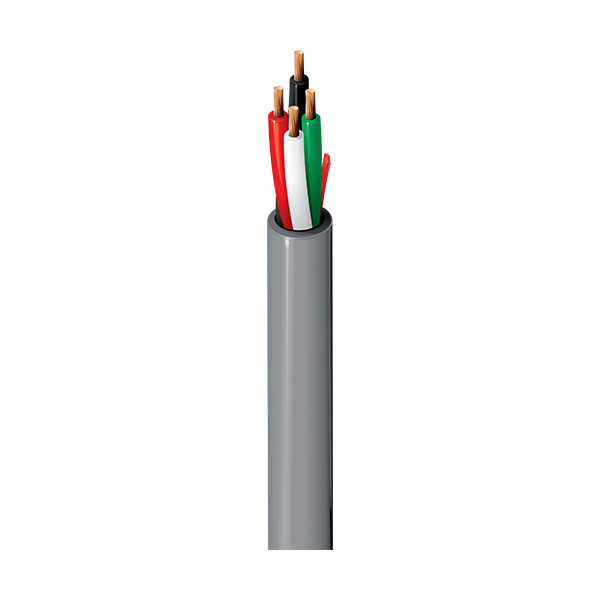

5002UP | 4 | 9.27 | 17.4 kg/100m | 65 | 12 |
| 0.5 Ω/100m | 배관효율 극대화, 일반 배선용 | |||||
|
5102UP | 4 | 7.95 | 11.3 kg/100m | 42 | 14 |
| 0.3 Ω/100m | 배관효율 극대화 | |||||
|
5202UP | 4 | 6.20 | 7.14 kg/100m | 65 | 16 |
| 1.3 Ω/100m | 배관효율 극대화 | |||||
|
5T00UP | 2 | 9.04 | 13.5 kg/100m | 65 | 10 |
| 0.3 Ω/100m | 우월한 도체수, 최소외경으로 배관효율 극대화 | |||||
|

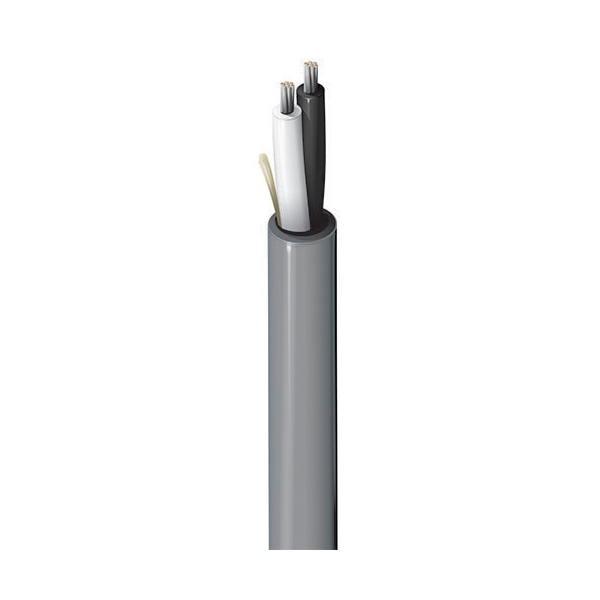

5000UP | 2 | 7.67 | 8.78 kg/100m | 65 | 12 |
| 0.5 Ω/100m | 배관효율 극대화 | |||||
|
5100UP | 2 | 6.60 | 5.8 kg/100m | 42 | 14 |
| 0.83 Ω/100m | 배관효율 극대화 | |||||
|
5200UP | 2 | 5.28 | 3.82 kg/100m | 65 | 16 |
| 1.3 Ω/100m | 배관효율 극대화 | |||||
|

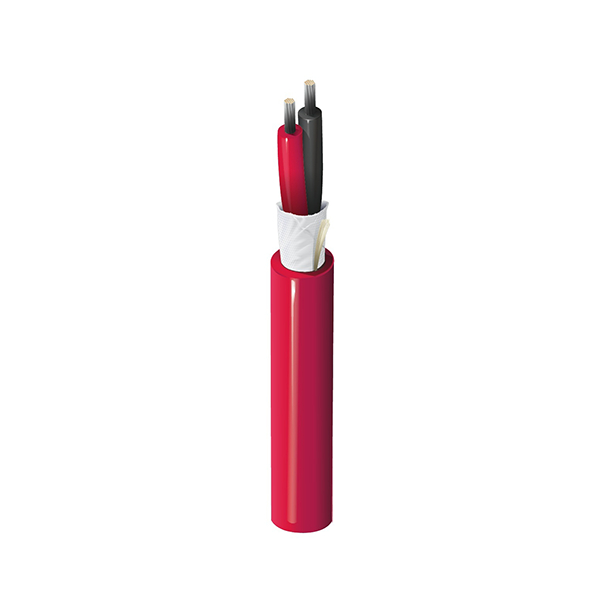

5140U1 | 2 | 7.97 | 7.0 kg/100m | 19 | 14 |
| 1.0 Ω/100m | 방수규격, 국내 각종 대형 테마파크/리조트 적용 | |||||
조명기기 케이블
무대 조명 DMX 제어 및 디지털 데이터 통신을 위한 고차폐 제품군입니다.
DMX 조명 제어 케이블
DMX 조명 제어 케이블 특징 및 용도
조명기기용 DMX 케이블. 주석 도금 처리된 구리, 전체 Beldfoil® 알루미늄-폴리에스터 쉴드. 24AWG 연선 주석 도금 처리된 구리 드레인 와이어. 전체 주석 도금 처리된 구리 Braid 쉴드(65% 커버리지)
| 이미지 | 모델명 | 도체수 | 외경(mm) | AWG | 무게(kg/100m) | 도체구성 |
|---|---|---|---|---|---|---|
| Shield (차폐) | 임피던스 | 도체저항 | 비고 | |||
|
9829 | 2P (4Core) | 7.39 | 24 | 5.9 | Tinned Copper (주석 도금 구리) |
| 편조(65%차폐) + Foil쉴드(100%차폐) *Beldfoil®(벨덴 특허) | 100 Ω | 7.8 Ω/100m | 조명제어용 RS-232/422 DMX 조명케이블 | |||
네트워크 케이블
Dante, Q-Lan 등 고속 이더넷 전송용 Cat6 케이블 및 RJ45 커넥터/툴 제품군입니다.
기가비트 이더넷 네트워크 케이블
기가비트 이더넷 네트워크 케이블 특징 및 용도
Dante, Q-Lan, AVB 등 고속 기가비트 이더넷 디지털 음향 전송에 특화된 UTP / SF-UTP Cat6 네트워크 케이블로, Sweep 테스트를 거쳐 신뢰할 수 있는 데이터 신호를 전송합니다.
| 이미지 | 모델명 | 도체수 | 외경(mm) | AWG | Shield (차폐) | |
|---|---|---|---|---|---|---|
| 무게 | 감쇠량(100MHz) | UL인증 | 도체구성 | 비고 | ||
|
7814A | 4P (8Core) | 6.96 | 24 | Unshielded (UTP) | |
| 3.6 kg/100m | 19.8 dB/100m | CM | Bare Copper | UTP Cat6(250MHz), Dante/Q-Lan 연동 최적화 | ||
|
CI6522 | 4P (8Core) | 7.6 | 24 | 편조+Foil쉴드 (100%차폐) *Beldfoil®(벨덴 특허) | |
| 5.5 kg/100m | 19.9 dB/100m | CM | Bare Copper | SF/UTP Cat6(250MHz), 기가비트 이더넷용 | ||
네트워크 커넥터 및 툴
네트워크 커넥터 및 툴 특징 및 용도
Cat6 및 Cat6A 전용 RJ45 플러그 커넥터와 전용 모듈러 장착/압착 정밀 툴 제품군입니다.
| 이미지 | 모델명 | 구분 | 규격 및 세부 스펙 | 특징 / 기능 |
|---|---|---|---|---|
|
AP700008 | 네트워크 커넥터 | RJ45, UTP, CAT6 | 삼차원 금도금 핀 접촉 성능 극대화 |
|
AP700009 | 네트워크 커넥터 | RJ45, STP, CAT6A | EMI 차폐용 메탈 실 외피 적용 |
|
CAPFCF-B25 | 네트워크 커넥터 | RJ45, STP, CAT6A (Tool-less) | 전용 압착기 없이 고속 체결 가능한 필드 터미네이션 플러그 |
|
AP100007 | 네트워크 툴 (Tool) | RJ45 Crimp Tool | 커팅, 피복 탈피, 압착 기능 일체형 구조 |
